什么是实体建模?

实体建模是指在计算机中将三维对象表示为有效实体的建模方法。它的目标不仅是在屏幕上显示形状,还要定义一个具有体积、边界、拓扑结构和几何属性的完整数字对象。

实体模型可以从二维草图、线框模型,或立方体、球体、圆锥体、圆柱体等基本几何体开始构建。随后,CAD 用户可以通过挤出、旋转、扫掠放样、圆角、倒角、抽壳或布尔差集等操作,将这些基础元素转换为更复杂的零件。

实体建模与更简单的 3D 表示形式之间的关键区别在于,模型必须在几何和拓扑上保持有效。实体模型需要明确定义对象的内部、外部,以及其面、边和顶点之间的连接关系。

CAD 环境中的实体建模技术

在 CAD 环境中,实体建模为设计师和工程师提供了一种可控方式,使他们能够在保持模型实体有效性的前提下操作 3D 对象。例如,减去操作看似只是一个用于创建孔洞的简单命令,但建模系统必须在保持闭合实体有效的同时,更新受影响的面、边和拓扑结构。

因此,实体建模远不止于形状可视化。它支持一系列依赖对象体积定义的操作,包括质量属性计算、干涉检查、截面分析、加工准备以及仿真预处理。

实体建模的数学基础

实体建模依赖几何和拓扑的数学表示。在 CAD 系统中,软件必须计算点、曲线、曲面、面、边和体积之间的精确关系。

这种精度在工程领域至关重要。机械部件不仅外观必须正确,还需要具备精确尺寸、封闭边界和一致体积。即使微小偏差,也可能影响制造、装配、空气动力学、结构行为或公差分析。

用于说明精确 CAD 几何体的简化实体模型
用于说明精确 CAD 几何体的简化实体模型。

通过车辆设计案例可以很好地理解这种精度。如果汽车设计团队正在设计赛车部件,概念模型中定义的尺寸必须在 CAD 模型中得到准确体现。仅几毫米的偏差就可能影响装配精度、空气动力学性能或可制造性。实体建模提供了必要的计算框架,使工程团队能够以这种级别的控制精度创建和修改一致的工程几何体。

同一设计概念的高保真渲染模型
同一设计概念的高保真渲染模型。

欧几里得空间与基于坐标的建模

每个具有有限尺寸和清晰边界的设计部件,都需要一个可用于表示、定位和测量的数学空间。在 CAD 中,这通常是一个基于欧几里得空间的三维坐标环境。

在此环境中,对象可以被定位、测量、修改和组合。点定义位置,曲线定义路径或轮廓,曲面定义边界,拓扑结构则定义这些元素如何连接并形成有效实体。

几何、拓扑与实体有效性

实体模型通常结合两类信息:几何信息和拓扑信息。

概念 描述内容 示例
几何 对象的数学形状 平面、圆柱、圆锥、球体、NURBS 曲面、曲线、解析曲面
拓扑 几何元素之间的连接关系 哪些边界定义一个面,哪些面构成一个壳体,该壳体是否围成有效体积

可靠的实体模型应具备完整、有效、无歧义并具有体积的特性。在实际应用中,这意味着它应能够:

  • 将点分类为位于对象内部、外部或边界上;
  • 保持顶点、边、面和壳体之间的一致连接关系;
  • 为设计提供明确的几何解释;
  • 表示真实的 3D 实体,而不仅是视觉轮廓或一组彼此分离的曲面。

常见的实体建模操作

实体建模系统允许用户在创建和修改对象的同时,保持其实体属性和拓扑有效性。

例如,布尔差集可用于在零件上切割孔洞。CAD 系统必须计算切割形状与目标实体之间的交集,去除正确体积,重建受影响的面和边,并验证生成对象是否仍然是有效实体。

常见的实体建模操作包括:

  • 布尔并集、差集和交集;
  • 拉伸、旋转、扫掠和放样;
  • 圆角和倒角创建;
  • 抽壳和偏移;
  • 拔模;
  • 面编辑与直接编辑
  • 特征创建与修改;
  • 质量属性和体积计算。

实体建模与线框建模、曲面建模有何不同?

方法 表示内容 最适合的场景
线框建模 点、线和曲线;描述形状轮廓或结构,但不定义曲面或体积 轮廓、构造几何体、结构参考
曲面建模 对象的外部表面;曲面模型不一定定义封闭实体 复杂自由曲面、工业设计、空气动力学曲面
实体建模 具有体积、边界和拓扑结构的完整对象 机械零件、装配体、加工、仿真、设计验证

实体建模有哪些应用领域?

实体建模广泛应用于机械 CAD 和产品开发,因为它能够以数字方式精确表示可制造零件。工程师可以用它设计部件、定义特征、计算尺寸、验证配合,并为下游工作流准备模型。

应用领域 实体建模的应用方式
汽车与航空航天设计 设计必须满足严格尺寸、结构和空气动力学要求的零部件。当零件需要装配、加工、测试或仿真时,精确实体几何体非常关键
制造与 CAM 为加工操作、刀具路径生成、夹具设计和生产计划提供几何基础。实体和边界信息可支持孔位识别、凹槽检测、材料切除和碰撞检查

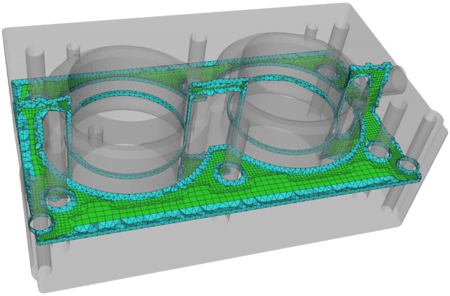

CAE 与仿真 作为分析的起点。几何体可先进行简化、修复、特征去除或网格划分。有效实体模型有助于提高有限元分析计算流体动力学、热分析及其他仿真流程的可靠性
增材制造与 3D 打印 CAD 几何体会被转换为 STL 等网格格式。原始实体模型的质量会直接影响打印模型的水密性、尺寸精度和可制造性
建筑、产品设计与可视化 用于室内设计、消费品设计、原型制作、可视化,以及需要精确 3D 对象的数字内容创建

与其他概念的关系

实体建模与以下概念密切相关:

挑战或常见误区

一个常见误区是,仅因模型在屏幕上看起来正确,就认为它是有效实体。视觉上完整的对象仍可能包含间隙、重叠面、非流形边、缺失拓扑或不一致的曲面方向。这些问题可能导致布尔运算、网格划分、加工或 3D 打印失败。

另一个挑战是在复杂操作过程中保持几何有效性。当模型包含微小面、锐角过渡、自相交或公差不一致时,圆角、抽壳、偏移和布尔运算可能会失败。几何越复杂,稳健的建模算法和谨慎的公差管理就越重要。

在处理高度有机或自由曲面形状时,实体建模也可能变得困难。在早期形状探索阶段,曲面建模或混合建模工作流可能更合适;而当设计需要工程验证、制造或仿真时,实体建模通常变得至关重要。

互操作性是另一个常见问题。当实体模型在 CAD 系统之间交换时,接收应用程序可能会以不同方式解释几何体、拓扑结构、公差或元数据。这可能导致面丢失、实体断裂或设计意图丢失。

最后,实体模型所包含的信息量有时会超出下游工作流的实际需求。在仿真或制造准备过程中,可能需要移除或简化微小圆角、孔、螺纹或装饰性特征,以提升性能并避免不必要的复杂性。

Spatial 如何提供帮助

Spatial 提供建模和互操作性技术,帮助工程软件开发人员在其应用程序中构建实体建模、CAD 数据交换和下游几何处理能力。

3D ACIS ModelerCGM Modeler 为需要创建、编辑和管理精确 3D 几何体的应用程序提供几何建模能力。这些技术可在 CAD、CAM、CAE 及相关应用中支持实体建模操作,例如实体创建、拓扑管理、布尔运算和几何修改。

对于参数化零件和装配体设计,Spatial 还提供 Constraint Design Solver,用于支持约束、尺寸和参数化设计逻辑。

3D InterOp 可帮助应用程序读取并转换多种 CAD 格式中的实体模型。当导入几何体需要在下游建模、制造、仿真或可视化工作流中可靠复用时,这类互操作性能力尤其重要。

Spatial 技术还可支持对实体模型进行检查、修复、简化或为网格划分做准备的工作流。Data Prep 可帮助处理模型简化、修复和数据准备任务,使开发人员能够构建可在设计、分析和制造流程中处理工程几何体的应用程序。
