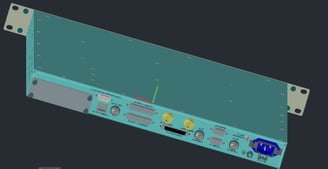

X_Tファイルフォーマットは、Parasolidジオメトリモデリングカーネルに関連する3Dファイルフォーマットであり、正確な3Dモデルデータの保存と交換に使用されます。
X_Tファイルは、ソリッド、サーフェス、アセンブリなどの複雑な形状を高い精度で表現できるため、CADアプリケーションやエンジニアリングワークフローで広く利用されています。
他のCADソフトウェアについて知りたいですか？
-1.webp)
技術的な説明
X_T ファイルは、一般にParasolid Model Part ファイルまたはParasolid transmit ファイルと呼ばれます。
テキスト ベースの Parasolid ジオメトリ表現で、Parasolid カーネルをサポートするさまざまな CAD システム間で信頼性の高いデータ交換ができるように設計されています。
X_T ファイルには以下が格納されます：
- 正確なB-Rep ジオメトリ（ソリッドとサーフェス）
- 面、辺、頂点間のトポロジー関係
- 色などの視覚的属性
- 3D形状を正確に再構築するために必要なコア・モデル情報
X_T ファイルは Parasolid の内部表現に依存しているため、特定の CAD アプリケーションに依存せず、システム間でジオメトリの整合性を保持します。
ネイティブCAD フォーマットとは異なり、X_T ファイルには完全なパラメトリック履歴や 2D 製図データは含まれません。
X_T ファイルは、技術的には Windows のメモ帳などの基本的なテキスト エディタで開くことができますが、ファイルの作成日やバージョンのメタデータなど、限られたヘッダー情報しか表示されません。
実際のジオメトリとモデル構造を解釈するには、Parasolid 対応の CAD ソフトウェアまたは専用の相互運用性ツールキットが必要です。
アプリケーションと業界の使用例
X_T ファイル フォーマットは、正確で相互運用性の高い 3D ジオメトリを必要とするワークフローで広く使用されています：
- マルチ CAD コラボレーション- 異なる Parasolid ベースのシステム間でモデルを交換。
- マルチ CAD コラボレーション - 異なる Parasolid ベースのシステム間でモデルを交換。
- CAEとシミュレーション- メッシングと解析のために正確なサーフェスとソリッドを提供します。
- データアーカイブと長期的な交換- 3D モデルの中立的なカーネルレベルの表現を保存します。
X_T ファイルは、その中立性と精度により、エンジニアリングおよび設計分野全体で信頼されているフォーマットです。
課題またはよくある落とし穴
X_Tファイルは幾何学的な精度を保つ一方で、特定の制限を考慮する必要があります：
- フィーチャーの履歴とパラメトリック制約は保持されません。
- 単体の線や円弧などの 2D 作図エンティティはサポートされていません。
- 互換性は、受信システムでサポートされている Parasolid のバージョンに依存します。
- 異なるソフトウェア環境間で信頼性の高い交換を行うには、適切な変換と検証が不可欠です。
Spatial の支援方法
Spatial の 3D InterOp SDKは、X_T ファイルのインポートとエクスポートを強力にサポートし、Parasolid ベースのフォーマットと他の主要な CAD カーネル間のシームレスな変換を可能にします。
3D InterOp は、ジオメトリ、トポロジ、カラー、メタデータを保持しながら、高度なヒーリングと検証を適用し、クリーンで使用可能なモデルを保証します。
3D ACIS ModelerまたはCGM Modelerと組み合わせることで、X_Tデータをモデリング、シミュレーション、ビジュアライゼーションのワークフローに統合できます。
