Rhino 文件

什么是 Rhino 文件？

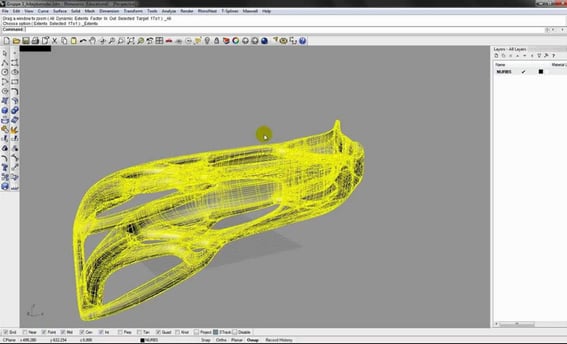

Rhino 文件是 Rhinoceros（通常简称为 Rhino 或 Rhino3D）使用的原生模型文件。Rhino 模型文件的主要扩展名是 .3dm，用于存储在 Rhino 中创建或编辑的 2D 和 3D 设计数据。

Rhino 广泛用于自由曲面和精密建模，因为它高度依赖 NURBS 几何。NURBS（非均匀有理 B 样条）能够以数学方式精确表示曲线和曲面，因此 Rhino 特别适合处理难以用简单解析几何或多边形网格描述的形状，例如产品表面、建筑形态、船舶设计、珠宝和复杂工业部件。

与纯粹基于多边形的建模工具不同，Rhino 可以将平滑曲线和曲面作为数学实体来表示，而不是只用三角形近似模型。虽然 Rhino 文件也可能包含多边形网格，但其核心优势在于能够存储和处理精确的曲面与曲线几何体。

Rhino 原生文件类型

Rhinoceros 使用多种原生或密切相关的文件类型：

.3dm 文件是 Rhino 生态中最重要的文件类型，常用于 CAD 数据交换和下游工程工作流。它可以包含多种模型数据，包括曲线、曲面、多重曲面、实体、网格、注释、图层、材质、视图和对象属性。

Rhino 文件中存储了哪些几何体？

Rhino 文件可以包含多种几何类型。最常见的包括：

这种将曲线、曲面、实体和网格结合在同一文件中的能力，使 Rhino 格式在设计、可视化和工程应用中都具有很高灵活性。它也是混合建模的一个实际例子，即多种几何表示形式在单一模型中共存。

导入和导出工作流

Rhino 常用于需要与其他 CAD、设计、可视化和制造应用程序交换数据的工作流。Rhino 可以导入和导出许多第三方格式。

当将非原生文件导入 Rhino 时，几何体会被转换为 Rhino 的内部表示，并添加到当前模型中。当将 Rhino 文件导出为其他格式时，根据目标格式不同，部分信息可能会被转换、近似处理或省略。

例如，将精确的 NURBS 曲面模型导出为 STL 格式时，模型会被转换为三角网格。这适合 3D 打印，但无法像 STEP 或 SAT 等 CAD 格式那样保留曲面的数学定义。

Rhino 文件有哪些应用场景？

Rhino 文件广泛应用于需要精确自由曲面几何和灵活建模工作流的行业。

与其他概念的关系

Rhino 文件与以下概念密切相关：

• CAD 文件格式；
• 3DM 文件；
• NURBS；
• 曲面建模；
• B-Rep；
• 面片化和多边形网格；
• STL 文件；
• STEP 文件；
• IGES 文件；
• SAT 文件；
• CAD 互操作性与 CAD 转换；
• 逆向工程；
• 3D 打印；
• 模型修复。

挑战或常见误区

一个常见误区是认为 Rhino 文件中的所有数据都能完整导入到其他 CAD 或制造应用程序中。Rhino 文件可能包含曲线、曲面、实体、网格、图层、注释、材质和其他模型属性。并非所有目标格式都支持相同信息，因此在导出过程中，部分数据可能会被简化或省略。

另一个问题是曲面几何与实体几何之间的差异。Rhino 模型在屏幕上可能看起来像一个封闭对象，但实际上仍可能包含间隙、裸露边、重叠曲面或非流形条件。这些问题可能在加工、仿真或 3D 打印工作流中引发错误。

网格导出同样需要谨慎处理。当 NURBS 模型导出为 STL 或 OBJ 格式时，精确曲面会被多边形近似：

• 如果网格分辨率过低，曲面区域可能呈现锯齿状或不准确；
• 如果网格分辨率过高，文件可能变得过大，难以处理。

导入的 CAD 数据也可能需要清理。STEP、IGES、SAT 或其他 CAD 文件可能存在公差差异、缺失修剪边界、碎片化曲面或拓扑问题。在可靠使用这些几何体之前，可能需要对其进行修复、缝合或重新建模。

此外，Rhino 文件可能无法保留某些机械 CAD 系统中常见的特征历史或参数化结构。一旦几何体在系统之间交换，设计意图、约束、装配关系或制造元数据可能难以完整重建。

Spatial 如何提供帮助

Spatial 的 3D InterOp 支持需要导入、转换 Rhino 文件，或将 Rhino 数据与其他工程格式结合使用的 CAD 数据交换工作流。对于必须同时处理 Rhino 几何体、Parasolid 数据、STEP、IGES、SAT 或其他 CAD 表示的应用程序，这类互操作性能力非常重要。

对于开发 CAD、CAM、CAE、增材制造或可视化应用程序的软件开发人员，3D InterOp 可帮助将 Rhino 数据纳入更广泛的多 CAD 工作流。这可能包括读取模型几何体、在支持的情况下保留相关属性和元数据，并结合 Data Prep 为下游操作准备导入数据。

Spatial 的 3D ACIS Modeler 和 CGM Modeler 也可支持在导入 CAD 数据后需要执行几何建模操作的应用程序。在这些工作流中，Rhino 几何体可以被转换、检查、修复，或作为更大规模建模、制造、仿真和可视化流程的一部分加以使用。

如需深入了解跨表示形式处理 NURBS 和自由曲面几何体的方法，可参阅 Spatial 关于如何让自由曲面建模引擎具备未来适应性的博客文章。
